控制臺加速度分析技術
作者：
編輯：
來源：
發布日期： 2019.09.17
信息摘要：
控制臺加速分析技能作為工作人員的工作環境座位要求，其上安裝的大屏幕顯示器是主要的人機交互界面監控臺可以根據客戶的使用需求而訂制。它可以單聯使…
控制臺加速分析技能

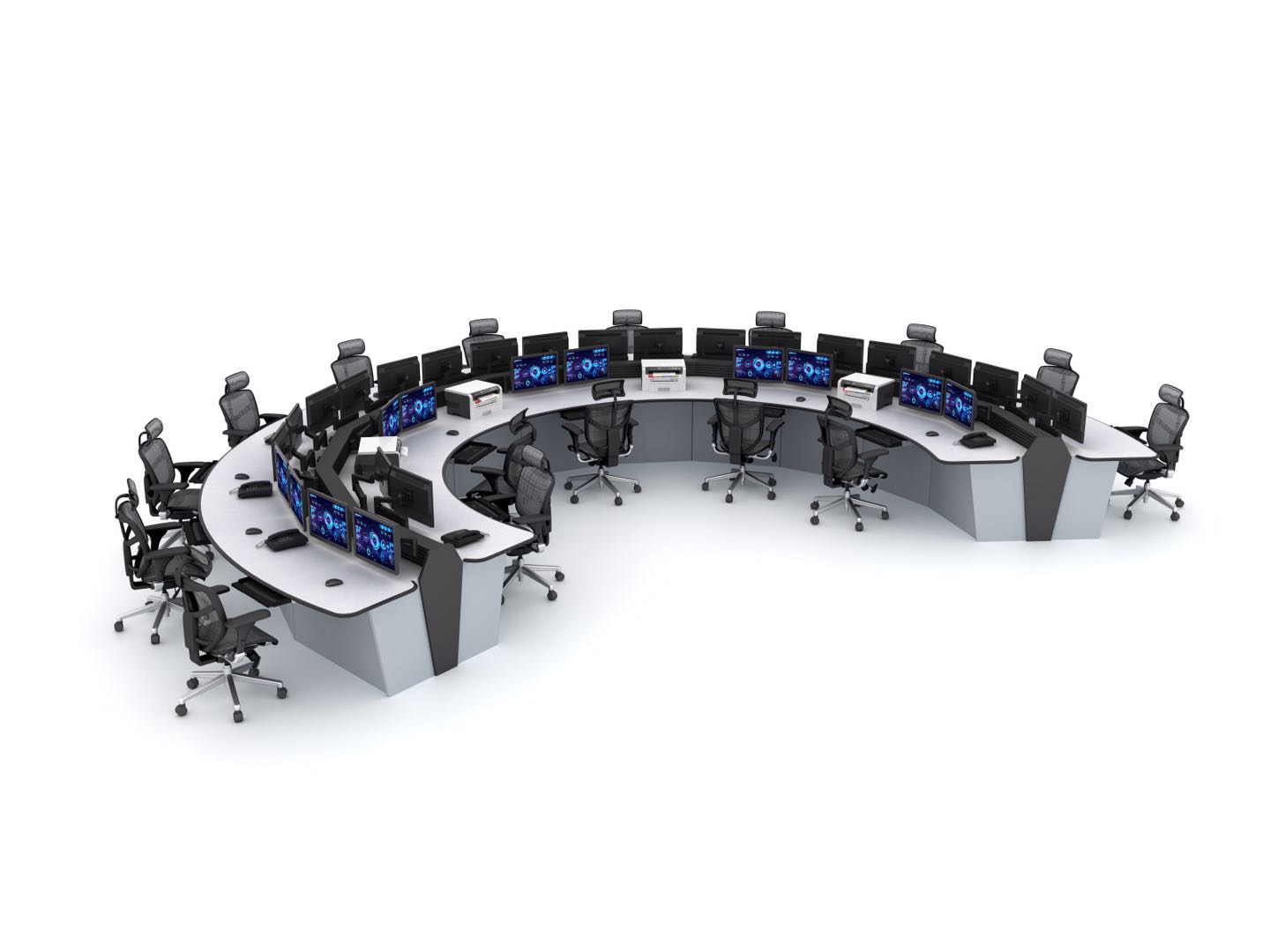

作為工作人員的工作環境座位要求，其上安裝的大屏幕顯示器是主要的人機交互界面監控臺可以根據客戶的使用需求而訂制。它可以單聯使用，也可以是多聯組合使用?？梢詥螌樱總€顯示器為一層，兩個顯示器疊壘為兩層）使用，也可以多層使用；一般來說，監控操作臺還是全鋼結構的比較多這種鋼結構的是冷軋鋼板經過裁切，折彎，打磨等非常多的工序和流程完成的，這種材質制成的監控操作臺，相對來說也是十分耐用的，而且這種材質的監控操作臺還可以達到比較好的使用效果。傳感器系統發現的信息和處理指令由操作員在大屏幕顯示器上控制。為了保證控制臺操作者的視覺控制要求，控制臺被嚴格地連接到安裝結構上。安裝在控制臺上的設備主要包括加強顯示器、加強計算機、加強鍵盤、氧氣救生設備、通信設備和系統交聯電纜等。
控制臺相關材料參數
控制臺結構重量受到嚴格限制，鋁合金材料已成為結構設計人員的首選材料監控臺可以根據客戶的使用需求而訂制。它可以單聯使用，也可以是多聯組合使用?？梢詥螌樱總€顯示器為一層，兩個顯示器疊壘為兩層）使用，也可以多層使用；一般來說，監控操作臺還是全鋼結構的比較多這種鋼結構的是冷軋鋼板經過裁切，折彎，打磨等非常多的工序和流程完成的，這種材質制成的監控操作臺，相對來說也是十分耐用的，而且這種材質的監控操作臺還可以達到比較好的使用效果。目前，控制臺大多采用鋁合金材料作為控制臺框架的主材，這是通過板料彎曲焊接的結構設計方案來實現的?？刂婆_環境條件
控制臺振動測試功率譜密度、沖擊值和加速值，固定模態和環境條件與實際安裝相同調度臺為電力調度系統專用的調度電話進行交換的語音前臺設備。調度臺是調度交換機的前臺設備，主要進行電力調度語音通訊。
控制臺有限元分析本文采用國際工程界公認的大型有限元分析軟件ANSYS10.0進行有限元分析。該軟件廣泛應用于機械制造、石化、造船、航空航天、汽車運輸、電子、水利、鐵路等諸多領域。
有限元模型的結構和網格劃分的思路
控制臺結構復雜，模型需要簡化。這樣可以加快計算速度，提高計算精度。車架采用鋁合金型材彎曲焊接而成的鈑金結構。為了更好地模擬實際結構，采用4節點殼單元SHELL63來描述其力學性能是合理的。該殼單元考慮了結構單元的平面剛度、彎曲剛度和中面的曲率效應，有效地提高了計算精度。同時，控制臺的大部分平面的長度、寬度和厚度之比相差十多倍。在考慮主機、鍵盤和顯示器對控制臺框架的影響時，對實際幾何形狀進行建模，用8節點單元solid45代替實際設備質量。在建模過程中，點、線、面、體依次生成，螺栓連接處采用自由度耦合的方法，焊接部分要求共點共線。整個建模過程用APDL參數化語言實現。對控制臺的大小進行了參數化，包括所施加的載荷，可以方便地改變各種大小和載荷，提高了計算時間和分析效率。利用ANSYS軟件建立有限元模型。相關模態分析
模態分析是確定結構振動特性的一種技術，也是一種很好的掌握結構動力特性的方法。它包括固有頻率和振型，這是結構設計中的重要參數。
矩陣?yán)碚摶A(chǔ)
整個控制臺結構的振動方程如下：
mq+cq+kq=f(1)中，M為質量矩陣；C為阻尼矩陣，K為剛度矩陣，Q為加速度、速度和位移矢量，f為載荷矢量。
模態分析，即求解結構的固有頻率和振型，假定控制臺是結構的自由無阻尼系統，其振型方程為：(2)對簡諧振動，其中，節點位移Q的節點幅值陣(或模態模式)；頻率和時間
